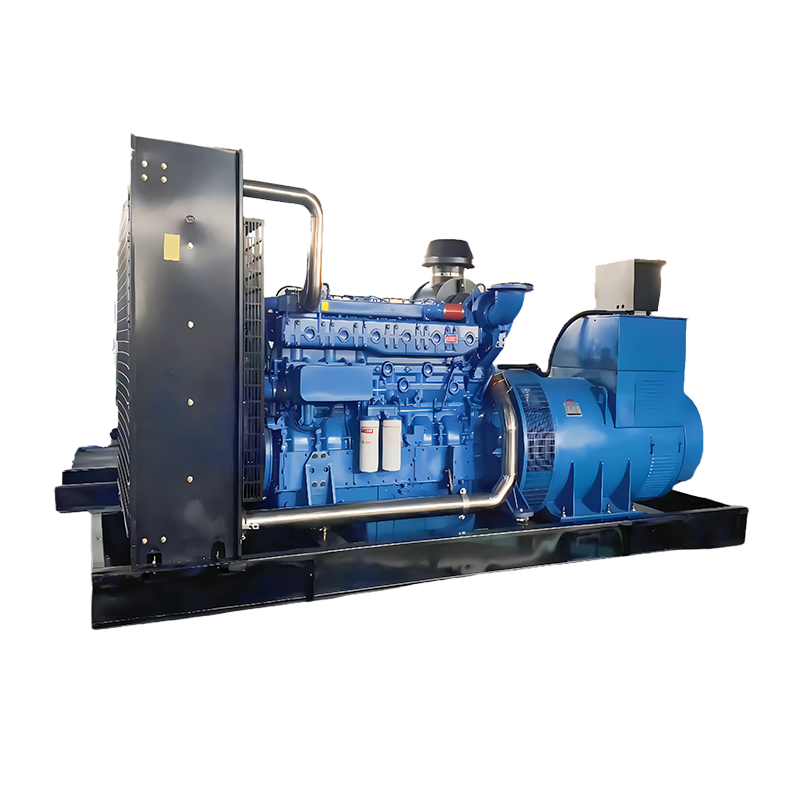

So dimensionieren Sie einen Dieselgenerator: Vollständige Schritt-für-Schritt-Anleitung

Zur Größe a Dieselgenerator , berechnen Sie die gesamte Betriebsleistung aller Lasten, die gleichzeitig betrieben werden müssen, addieren Sie den größten Anlaufstoß eines einzelnen Motors (normalerweise das Dreifache seiner Betriebsleistung), wenden Sie einen Kapazitätspuffer von 20–25 % an und reduzieren Sie dann die Leistung entsprechend der Höhe und der Umgebungstemperatur. Das Ergebnis ist die minimale kVA-Leistung des Generators, die Sie benötigen. Beispiel: Eine Anlage mit einer Betriebslast von 40 kW, einem 15-kW-Motor als größtem Einzelstarter (erfordert einen 45-kW-Anstieg) und einem Betrieb in 1.500 m Höhe benötigt einen Generator mit einer Nennleistung von mindestens 1.000 m 68–75 kVA nach allen Anpassungen. Unterdimensionierung führt zu Überlastauslösungen und Motorschäden; Eine Überdimensionierung führt zu Kraftstoffverschwendung und führt bei Dieselmotoren zu Nassklebungen. Dieser Leitfaden führt jeden Schritt des Dimensionierungsprozesses anhand von Beispielen, Lasttabellen und Korrekturfaktoren durch.

Schritt 1 – Identifizieren und listen Sie alle elektrischen Lasten auf

Grundlage der Generatordimensionierung ist eine vollständige Lastinventur. Das Fehlen auch nur einer großen Last – eines Kompressors, eines Aufzugsmotors oder einer zentralen Klimaanlage – kann die gesamte Dimensionierungsberechnung ungültig machen. Organisieren Sie Lasten basierend auf ihrem elektrischen Verhalten in drei Kategorien:

• Widerstandslasten — Glühlampen, elektrische Heizgeräte, Toaster, Warmwasserbereiter; Diese ziehen Dauerstrom mit einem Leistungsfaktor von 1,0 und ohne Anlaufstoß. laufende Watt = Typenschild-Watt
• Induktive Lasten (Motoren) — Klimaanlagen, Pumpen, Kompressoren, Ventilatoren, Elektrowerkzeuge; Diese ziehen beim Start 0,5–3 Sekunden lang das 3–7-fache ihres Betriebsstroms; Dieser Anlaufstoß ist in den meisten Anwendungen der Hauptfaktor für die Generatordimensionierung
• Elektronische / nichtlineare Lasten — Computer, VFDs (Frequenzumrichter), USV-Systeme, LED-Treiber, Batterieladegeräte; Diese ziehen nicht-sinusförmigen Strom, der harmonische Verzerrungen mit sich bringt. erfordern Generatorgeneratoren, die für den Betrieb mit Oberschwingungen ausgelegt sind (typischerweise THD <5 % bei Volllast).

Notieren Sie für jede Last die Nennleistung (Watt, kW), Spannung und Phase (einphasig oder dreiphasig) auf dem Typenschild. Wenn keine Typenschilddaten verfügbar sind, verwenden Sie die Stromstärke und berechnen Sie: Watt = Volt × Ampere × Leistungsfaktor (Verwenden Sie für die meisten Motoren 0,85–0,90, wenn der Leistungsfaktor nicht angegeben ist).

Schritt 2 – Berechnen Sie die Gesamtlauflast und die Motorstartanforderungen

Gesamtlauflast

Summieren Sie alle laufenden Watt für jede Last, die gleichzeitig betrieben wird. Berücksichtigen Sie keine Lasten, die nie gleichzeitig genutzt werden – ein Notstromgenerator, der ein Gebäude nach einem Stromausfall mit Strom versorgt, muss nicht gleichzeitig die Kühlwasseranlage und das Heizsystem versorgen, wenn diese in unterschiedlichen Jahreszeiten in Betrieb sind. Seien Sie jedoch konservativ: Berücksichtigen Sie Lasten, die sich theoretisch überlappen könnten, auch wenn sie ungewöhnlich wären.

Motoranlaufstrom: Der kritische Überspannungsbedarf

Wenn ein Elektromotor startet, zieht er typischerweise einen Locker-Rotor-Strom (LRC) auf Das 3- bis 7-fache seines Volllast-Betriebsstroms . Bei der Generatordimensionierung wird dieser Anstieg in Startwatt ausgedrückt – dem momentanen Leistungsbedarf beim Motorstart. Die am häufigsten verwendeten Multiplikatoren je nach Motortyp sind:

• Direktstartmotoren (DOL). — Startwatt = 3× laufende Watt (konservativer, allgemein verwendeter Wert; der tatsächliche LRC kann bei großen Motoren bis zu 7× betragen)
• Kondensatorstartmotoren — Startwatt = 1,5–2× laufende Watt ; Der Startkondensator reduziert den Einschaltstrom erheblich
• Motoren mit Softstartern oder VFDs — Startwatt ≈ Laufwatt; Softstarter und Frequenzumrichter erhöhen die Spannung oder Frequenz schrittweise und begrenzen so den Einschaltstrom 110–150 % des Betriebsstroms ; Dies reduziert die Anforderungen an die Generatordimensionierung für motorlastige Anlagen erheblich

Der Generator muss das Szenario bewältigen, in dem der größte Motor startet, während alle anderen laufenden Lasten bereits Strom ziehen. Die entscheidende Rechnung lautet: Generatordimensionierung der Last = (Gesamtleistung in Watt aller Lasten) (Anlaufstoß des größten Einzelmotors – seine Leistung in Watt) . Dies stellt den Spitzenmomentanbedarf zum Zeitpunkt des Starts des größten Motors dar.

Arbeitsbeispiel: Standby-Generator für ein Bürogebäude

Stellen Sie sich ein Bürogebäude vor, das Standby-Strom benötigt für:

• Beleuchtung und Steckdosen: 12.000 W (12 kW)
• Serverraum-USV: 8.000 W (8 kW)
• Aufzugsmotor (DOL-Start): 15.000 W im Betrieb (15 kW), Anlaufstoß = 3 × 15.000 = 45.000 W
• HVAC-Lüftermotoren: 10.000 W im Betrieb (10 kW), Anlaufstoß = 3 × 10.000 = 30.000 W
• Feuerlöschpumpenmotor (DOL-Start): 7.500 W im Betrieb (7,5 kW), Anlaufstoß = 3 × 7.500 = 22.500 W

Gesamtfahrlast: 12 8 15 10 7,5 = 52,5 kW
Größter Anlaufstoß des Motors: Aufzugsmotor mit 45 kW beim Starten − 15 kW im Betrieb = 30 kW zusätzlicher Stoßbedarf
Momentaner Spitzenbedarf: 52,5 · 30 = 82,5 kW

Schritt 3 – In kVA umrechnen und Leistungsfaktor anwenden

Die Generatorkapazität ist in angegeben kVA (Kilovoltampere) — Scheinleistung — statt kW (Kilowatt) — Wirkleistung. Die Beziehung ist:

kVA = kW ÷ Leistungsfaktor

Die meisten Dieselgeneratoren haben einen Leistungsfaktor von 0,8 Verzögerung – Dies ist die Standardannahme, sofern nicht anders angegeben. Ein Generator mit einer Nennleistung von 100 kVA und einem Leistungsfaktor von 0,8 liefert die Leistung 80 kW Wirkleistung . Das bedeutet, dass Sie Ihren kW-Bedarf durch 0,8 dividieren müssen, um die erforderliche kVA-Leistung zu ermitteln.

Fortsetzung des ausgearbeiteten Beispiels:

• Momentaner Spitzenbedarf: 82.5 kW
• Erforderliche kVA: 82,5 ÷ 0,8 = 103 kVA

Wenn Ihre Last überwiegend ohmsch ist (Heizungen, Beleuchtung) und nur sehr wenige Motoren hat, liegt der tatsächliche Leistungsfaktor möglicherweise näher bei 0,9–1,0 und eine Division durch 0,8 ist zu konservativ. Wenn Ihre Last überwiegend aus Induktionsmotoren besteht, kann der tatsächliche Leistungsfaktor sein 0,7 oder niedriger und eine Annahme von 0,8 kann dazu führen, dass der Generator zu klein dimensioniert ist. Für eine präzise Dimensionierung messen oder berechnen Sie den gewichteten durchschnittlichen Leistungsfaktor über alle Lasten hinweg.

Schritt 4 – Anwenden des Kapazitätspuffers (Headroom-Faktor)

Der kontinuierliche Betrieb eines Dieselgenerators mit 100 % der Nennleistung führt zu einer übermäßigen thermischen Belastung, beschleunigt den Verschleiß und lässt keinen Spielraum für Lastadditionen oder Berechnungsfehler. In der Industrie werden Dieselgeneratoren betrieben 70–80 % der Nennkapazität bei voller Betriebslast , so dass 20–30 % Headroom übrig bleiben.

Wenden Sie den Headroom-Faktor an, indem Sie den berechneten kVA-Bedarf durch den Zielladeanteil dividieren:

• Bei 80 % Auslastung: Erforderliche Generator-kVA = Berechnete kVA ÷ 0,80
• Bei 75 % Auslastung: Erforderliche Generator-kVA = Berechnete kVA ÷ 0,75

Fortsetzung des Beispiels bei 80 % Auslastung: 103 kVA ÷ 0,80 = Generator mit mindestens 129 kVA Nennleistung . Die nächsthöhere Standardgeneratorgröße darüber ist typischerweise a 150-kVA-Einheit .

Hinweis zur Mindestbeladung: Dieselmotoren haben auch eine Mindestlastanforderung von 30–40 % der Nennkapazität . Der Betrieb eines Dieselgenerators über einen längeren Zeitraum unterhalb dieses Grenzwerts führt zu „Wet-Stacking“ – eine unvollständige Verbrennung lagert unverbrannten Kraftstoff und Kohlenstoff im Abgassystem und in den Zylindern ab, wodurch die Wartungskosten steigen und die Lebensdauer des Motors verkürzt wird. Wenn Ihre erwartete Betriebslast häufig unter 30 % der Nennleistung des Generators liegt, ist das Gerät überdimensioniert und Sie sollten einen kleineren Generator wählen oder eine Lastverteilung implementieren (durch Anschließen einer künstlichen Widerstandslast, um eine minimale Motorlast aufrechtzuerhalten).

Schritt 5 – Herabsetzung der Höhe und Umgebungstemperatur

Die Leistung des Dieselgenerators wird unter Standardbedingungen bewertet: Meereshöhe (0 m Höhe), 25 °C (77 °F) Umgebungstemperatur und 30 % relative Luftfeuchtigkeit gemäß ISO 8528-1 oder SAE J1349. Der Betrieb über dem Meeresspiegel oder bei hohen Umgebungstemperaturen verringert die Luftdichte, die den Motor erreicht, wodurch die Verbrennungseffizienz und die Leistungsabgabe sinken. Der Generator muss herabgestuft werden – seine effektive Leistung ist geringer als die auf dem Typenschild angegebene Nennleistung, daher muss die auf dem Typenschild angegebene Nennleistung höher sein als berechnet.

Höhenreduzierung

Die Standard-Derating-Regel für Dieselmotoren mit Saugmotor lautet ca. 3–4 % Leistungsverlust pro 300 m (1.000 ft) über dem Meeresspiegel . Motoren mit Turbolader drosseln weniger – normalerweise 1–2 % pro 300 m — weil der Turbolader die reduzierte Luftdichte bis zur Auslegungsgrenze ausgleicht, danach nimmt die Leistungsreduzierung stark zu. Verwenden Sie immer die spezifischen Derating-Kurven des Herstellers. Die folgenden Werte sind repräsentativ:

Temperaturreduzierung

Oberhalb der Standard-Nenntemperatur von 25 °C wird die Leistungsreduzierung der Generatoren um ca 1 % pro 5,5 °C (10 °F) über 25 °C für die meisten Turbomotoren. In einer tropischen Umgebung mit einer maximalen Umgebungstemperatur von 45 °C (20 °C über dem Standard) müssen Sie mit einem Aufpreis rechnen 3–4 % Leistungsreduzierung . Die kombinierte Höhen- und Temperaturreduzierung wirkt sich multiplikativ aus – beide Faktoren gelten gleichzeitig.

So ermitteln Sie die auf dem Typenschild angegebene kVA nach der Leistungsreduzierung: Erforderlicher Typenschild-kVA = Erforderlicher effektiver kVA ÷ (Höhenfaktor × Temperaturfaktor)

Beispiel: Ein effektiver Bedarf von 129 kVA in 1.500 m Höhe (Faktor 0,94) und einer Umgebungstemperatur von 40 °C (Faktor 0,97) erfordert: 129 ÷ (0,94 × 0,97) = 129 ÷ 0,912 = Mindestens 141 kVA laut Typenschild , also wählen Sie die nächste Standardgröße: 150 kVA .

Häufige Lasttypen und ihre Dimensionierungsmultiplikatoren

Prime Power vs. Standby Rating: Auswahl der richtigen Ratingklasse

Dieselgeneratoren werden mit mehreren Leistungsklassen verkauft, die definieren, wie hart und wie lange der Motor eine bestimmte Leistung aufrechterhalten kann. Die Verwendung eines Generators außerhalb seiner vorgesehenen Nennklasse führt zu einem vorzeitigen Motorausfall. Die vier Hauptbewertungsklassen nach ISO 8528 sind:

• Standby (ESP – Emergency Standby Power) — maximale Leistung nur für den Notfalleinsatz bei Stromausfall; keine Überlastung zulässig ; typische Nutzung auf 200 Stunden pro Jahr begrenzt; Dies ist die höchste kVA-Leistung auf dem Typenschild, eignet sich jedoch nicht für Anwendungen mit Hauptstromversorgung oder häufigem Gebrauch
• Prime Power (PRP – Prime Rated Power) — kontinuierlicher Betrieb über unbegrenzte Stunden, wenn keine Versorgung vorhanden ist; 10 % Überlastung für 1 Stunde in 12 zulässig ; ausgelegt für ca. 80–90 % der Standby-Leistung des gleichen Motors; Geeignet für netzunabhängige Standorte, Baustromversorgung, Bergbaubetriebe
• Dauerleistung (COP) — Grundlastbetrieb mit konstanter Leistung für unbegrenzte Stunden mit keine Überlastung zulässig ; ca. 70–80 % der Standby-Leistung; Wird in Inselstromerzeugungs- und Grundlastanwendungen eingesetzt
• Zeitlich begrenzte Laufleistung (LTP) — Betrieb für definierte begrenzte Zeiträume bei Nicht-Notfallanwendungen; typischerweise maximal 500 Stunden pro Jahr

Ein als „100 kVA Standby / 90 kVA Prime“ vermarkteter Generator hat Je nach Verwendungszweck gibt es zwei unterschiedliche Leistungsgrenzen . Für einen Notstromgenerator eines Krankenhauses, der nur bei Stromausfällen verwendet wird, gilt die 100-kVA-Standby-Nennleistung. Für einen Bergbaucamp-Generator, der kontinuierlich als einzige Stromquelle läuft, ist die Primärleistung von 90 kVA maßgebend – und bei der Dimensionierungsberechnung müssen 90 kVA als Referenz und nicht 100 kVA verwendet werden.

Dreiphasige vs. einphasige Generatoren und Lastausgleich

Generatoren über etwa 15–20 kVA sind fast immer dreiphasig (3Φ), da Dreiphasenstrom eine effizientere Leistungsabgabe ermöglicht und für Dreiphasenmotoren erforderlich ist. Bei der Dimensionierung eines Dreiphasengenerators für eine gemischte Last (einige Dreiphasenmotoren plus einphasige Lasten) wird die Phasenbalance zu einem entscheidenden Gesichtspunkt.

Dreiphasengeneratoren sind für ausgeglichene Lasten ausgelegt – gleiche Leistung auf jeder Phase. Wenn einphasige Lasten ungleichmäßig auf die drei Phasen verteilt sind, begrenzt die am stärksten belastete Phase die Gesamtleistung des Generators und kann zu Spannungsungleichgewichten führen, die Motoren und Elektronik schädigen. Die meisten Generatorhersteller geben dies an Das einphasige Lastungleichgewicht zwischen zwei beliebigen Phasen sollte 25 % des Nennstroms des Generators pro Phase nicht überschreiten .

Ordnen Sie bei der Erstellung Ihrer Lastliste für einen Dreiphasengenerator jede einphasige Last einer bestimmten Phase zu und stellen Sie sicher, dass keine Phase mehr als ungefähr trägt 1/3 der Gesamtlast 12,5 % der Gesamt-kVA . Verteilen Sie in der Praxis die Lasten so gleichmäßig wie möglich und überprüfen Sie das Gleichgewicht während der Installation mit einem Elektriker.

Dimensionierung für nichtlineare Lasten: USV-Systeme und Frequenzumrichter

Nichtlineare Lasten – USV-Systeme, Frequenzumrichter, Schaltnetzteile und Batterieladegeräte – ziehen nicht-sinusförmigen Strom, der eingeführt wird harmonische Verzerrung in den Spannungsausgang des Generators eingespeist. Dieser Oberwellengehalt verursacht eine zusätzliche Erwärmung der Generatorwicklungen und kann den automatischen Spannungsregler (AVR) des Generators stören, was zu Spannungsinstabilität führt.

Die Branchenrichtlinie zur Dimensionierung von Generatoren, die überwiegend nichtlineare Lasten versorgen:

• USV-Systeme – Dimensionieren Sie den Generator auf 1,5- bis 2-fache USV-kVA-Nennleistung ; Eine 50-kVA-USV erfordert mindestens einen Generator mit 75–100 kVA. Dies berücksichtigt die Oberschwingungsreduzierung, den USV-Eingangsleistungsfaktor und den Batterieladebedarf in den ersten Minuten nach dem Generatorstart
• Frequenzumrichter (VFDs) — VFDs reduzieren den Anlaufstoß des Motors, führen aber zu Oberschwingungen; Größe des Generators Das 1,25-fache der für alle VFD-Lasten erforderlichen kVA ; Geben Sie einen Generator mit einem „12-Puls“-Generator oder einem Generator mit niedrigem THD an, wenn die VFD-Lasten 50 % der gesamten Generatorlast überschreiten
• Rechenzentrums-/Serverauslastung — Moderne Server-Netzteile haben Leistungsfaktoren von 0,95–0,99 mit mäßigem Oberwellengehalt; Größe bei 1,25–1,5-fache IT-Gesamtlast um Verluste von Stromverteilereinheiten (PDUs) und Kühlgeräten zu berücksichtigen

Vollständiges Dimensionierungsbeispiel: Industriewerkstatt

Eine Fertigungswerkstatt in einer Bergregion bei 1.200 m Höhe mit einer maximalen Umgebungstemperatur von 38°C erfordert einen Hauptstromgenerator für die folgenden Lasten:

Größenberechnung:

1. Gesamtfahrlast: 53.6 kW
2. Größter Motorstoßzusatz: Luftkompressorstoß (45 kW) – laufend (15 kW) = 30 kW
3. Momentaner Spitzenbedarf: 53.6 30 = 83.6 kW
4. In kVA bei PF 0,8 umrechnen: 83,6 ÷ 0,8 = 104,5 kVA
5. Wenden Sie eine Ladehöhe von 80 % an: 104,5 ÷ 0,8 = 130,6 kVA
6. Höhenreduzierung bei 1.200 m (Turboaufladung, Faktor ≈ 0,953): 130,6 ÷ 0,953 = 137 kVA
7. Temperaturreduzierung bei 38°C (Faktor ≈ 0,975): 137 ÷ 0,975 = 140,5 kVA
8. Wählen Sie die Standardgeneratorgröße: 150 kVA Prime-Nennleistung

Häufige Fehler bei der Größenbestimmung und wie man sie vermeidet

• Anlaufstoß des Motors wird ignoriert — die häufigste Ursache für Unterdimensionierung; Ein Generator, der laufende Lasten problemlos bewältigen kann, kann beim Starten eines großen Motors sofort abschalten. Berechnen Sie den Spitzenbedarf immer einschließlich des größten Motoranlaufs
• Verwirrende kW und kVA — ein Lieferant, der einen „100-kW-Generator“ mit einem Leistungsfaktor von 0,8 angibt, bietet 125 kVA an; Überprüfen Sie, ob der angegebene Wert kW oder kVA ist, um eine Unterdimensionierung um 25 % zu vermeiden.
• Verwendung der Standby-Bewertung für Hauptstromanwendungen — Ein Generator, der ständig netzunabhängig läuft, muss auf seine Hauptleistungsnennleistung ausgelegt sein, nicht auf die (höhere) Standby-Nennleistung; Die Verwendung des Standby-Werts im Dauerbetrieb führt zu einer Überlastung des Motors und einem vorzeitigen Ausfall
• „Sicherheitshalber“ überdimensionieren, ohne die Mindestlast zu prüfen — ein 500-kVA-Generator, der für eine 50-kW-Last installiert ist, läuft mit 10 % Kapazität, was zu starker Nassstapelung führt; Die Mindestbetriebslast sollte 30–40 % der Nennkapazität betragen
• Weglassen des Höhen- und Temperatur-Deratings — ein 100-kVA-Generator in 2.000 m Höhe liefert möglicherweise nur 91 kVA; Wird dies nicht berücksichtigt, kann es an hochgelegenen Standorten zu chronischer Überlastung kommen
• Ohne Berücksichtigung zukünftiger Lastzuwächse — Ein Generator, der genau auf die heutigen Lasten ausgelegt ist, bietet keinen Raum für Erweiterungen. Fügen Sie eine realistische Wachstumsprognose hinzu (normalerweise 10–20 % zusätzliche Kapazität für Einrichtungen, die innerhalb von 5 Jahren eine Erweiterung erwarten)
