Open-Frame-Dieselgeneratorsätze: Vollständiger Kaufratgeber

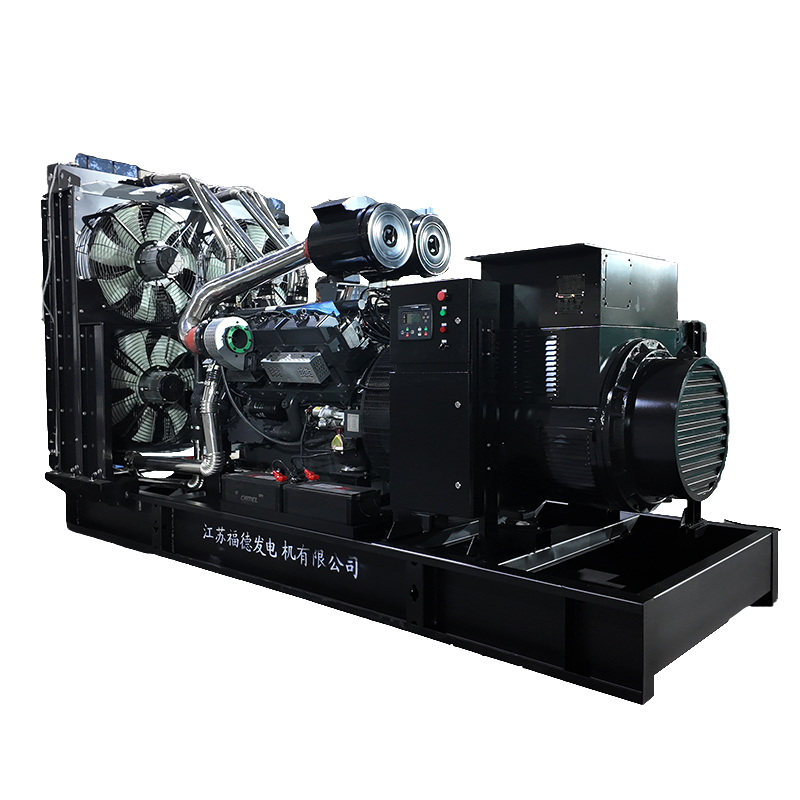

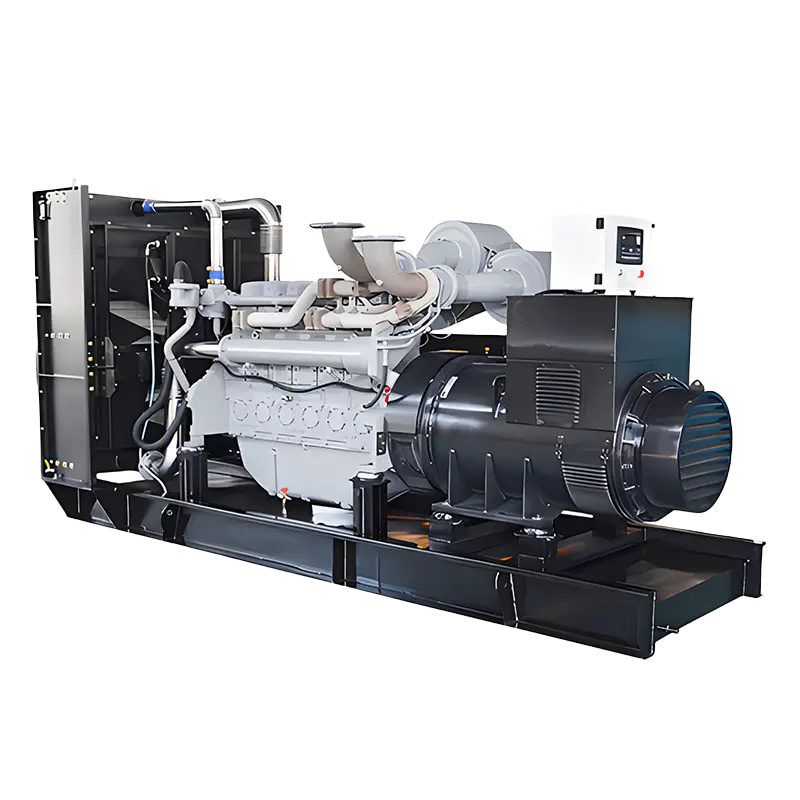

Ein Dieselgeneratorsatz mit offenem Rahmen ist ein Dieselmotor, der mit einer Lichtmaschine gekoppelt ist, die auf einem starren Stahlgrundrahmen montiert ist – mit kein akustisches Gehäuse oder Wetterschutzdach . Diese Konfiguration bietet maximale Leistungsabgabe pro Dollar, einfachen Wartungszugang und uneingeschränkten Luftstrom zur Kühlung und ist damit die erste Wahl für Baustellen, Industrieanlagen, lundwirtschaftliche Betriebe und alle Anwendungen, bei denen der Geräuschpegel keine primäre Einschränkung darstellt. Für Käufer, denen Kosten, Leistungsdichte und Wartungsfreundlichkeit Vorrang vor leisem Betrieb geben, ist ein Dieselaggregat mit offenem Rahmen fast immer die praktischste Lösung.

Was macht einen Dieselgeneratorsatz mit offenem Rahmen anders?

Das bestimmende Merkmal ist die strukturelle Einfachheit. Während ein überdachter (geräuschloser) Generator den Motor und die Lichtmaschine in einem akustischen Stahlgehäuse umschließt, bleiben bei einem offenen Rahmensatz alle Komponenten frei. Dieser einzige Designunterschied führt zu einer Kaskade praktischer Konsequenzen:

• Niedrigerer Kaufpreis: Durch den Wegfall des Vordachs, der akustischen Auskleidung und der internen Leitungen werden die Stückkosten in der Regel um reduziert 20–40 % im Vergleich zu einem gleichwertigen leisen Stromerzeuger.
• Bessere Kühleffizienz: Durch den uneingeschränkten Umgebungsluftstrom können Motor und Lichtmaschine kühler laufen, was die Lebensdauer der Komponenten verlängert und eine höhere Dauerbetriebsleistung in heißen Klimazonen ermöglicht.
• Schnellere und einfachere Wartung: Techniker können auf Ölfilter, Kraftstofffilter, Riemen, Einspritzdüsen und Anschlüsse zugreifen, ohne Verkleidungen zu entfernen oder in einem geschlossenen Gehäuse zu arbeiten.
• Höhere Geräuschentwicklung: In der Regel werden offene Rahmensets hergestellt 95–110 dB(A) bei 1 Meter , verglichen mit 65–75 dB(A) für ein gleichwertiges überdachtes Gerät. Dies schränkt ihren Einsatz in lärmempfindlichen Umgebungen ein.
• Kein Wetterschutz: Das Gerät muss unter einem Dach, in einem Gebäude oder in einem speziell dafür errichteten Generatorraum installiert werden. Wenn es Regen oder Staub ausgesetzt ist, ist ein separater Schutz erforderlich.

Kernkomponenten eines Open-Frame-Dieselgeneratorsatzes

Jedes Open-Frame-Dieselaggregat – unabhängig von Marke oder Nennleistung – basiert auf der gleichen Grundarchitektur. Das Verständnis der einzelnen Komponenten hilft Käufern, Qualitätsunterschiede einzuschätzen und Wartungsanforderungen vorherzusehen.

Dieselmotor

Der Motor ist das Herzstück des Stromaggregats und seine Marke ist der wichtigste Qualitätsindikator. Zu den führenden OEM-Motorenherstellern, die in offenen Rahmensätzen verwendet werden, gehören: Cummins, Perkins, Yanmar, Deutz, John Deere und Mitsubishi in der Premium-Klasse und von Weichai, Yangdong und Ricardo lizenzierte Motoren in der Value-Klasse. Hubraum, Zylinderanzahl und Ansaugmethode (Saugmotor vs. Turbolader vs. Turbolader mit Ladeluftkühlung) bestimmen die Leistungsabgabe und die Kraftstoffeffizienz.

Für die oben genannten Sets 30 kW , Turbomotoren sind Standard; oben 200 kW TCAC-Motoren (Turbocharged-Aftercooled) bieten einen besseren thermischen Wirkungsgrad und geringere Emissionen. Die meisten modernen Dieselmotoren auf offenen Rahmensätzen erfüllen diese Anforderungen EPA Tier 4 Final oder EU Stage V Abgasnormen, die schwefelarmen Dieselkraftstoff (≤15 ppm Schwefel) erfordern.

Lichtmaschine

Der Wechselstromgenerator (synchroner Wechselstromgenerator) wandelt die Drehung der Motorwelle in elektrische Energie um. Zu den wichtigsten Spezifikationen des Generators gehören:

• Spannungsregelung: Bürstenlose, selbsterregte Lichtmaschinen mit einem automatischen Spannungsregler (AVR) halten die Ausgangsspannung im Inneren aufrecht ±1 % vom Nennwert unter wechselnden Lastbedingungen.
• Isolationsklasse: Die Isolierung der Klasse H (ausgelegt für 180 °C) ist der Standard für Industrieaggregate und bietet thermischen Spielraum für Dauerbetrieb bei hohen Umgebungstemperaturen.
• IP-Schutzart: Die meisten Lichtmaschinen mit offenem Rahmen verfügen über die Schutzart IP21 oder IP23 – ausreichend für die Verwendung in Innenräumen, erfordern jedoch Schutz vor direktem Wassereintritt.
• Leistungsfaktor: Standardgeneratoren haben eine Nennleistung von 0,8 Leistungsfaktor (nacheilend) . Die kVA-Leistung multipliziert mit 0,8 ergibt die für ohmsche Lasten verfügbare kW-Leistung.

Zu den Premium-Lichtmaschinenmarken gehören Stamford (Cummins Generator Technologies), Leroy-Somer, Mecc Alte und Marathon Electric. Diese Marken werden für Anwendungen bevorzugt, die zum Schutz empfindlicher elektronischer Geräte eine geringe harmonische Verzerrung (THD <5 %) erfordern.

Grundrahmen aus Stahl

Der Grundrahmen ist eine geschweißte Baugruppe aus Stahl, die die Motor-Lichtmaschinen-Kupplung ausrichtet und trägt. Hochwertige Rahmen sind integriert Schwingungsdämpfer (AVM) — Gummiisolatoren zwischen der Generatorbaugruppe und den Rahmenfüßen — um die Übertragung von Vibrationen auf die Montagefläche zu reduzieren. Die Integrität des Rahmens ist besonders beim Transport wichtig. Zu kleine Rahmen können sich verbiegen und zu einer Fehlausrichtung der Kupplung führen.

Systemsteuerung

Offene Rahmensets werden normalerweise mit einer von drei Bedienfeldebenen geliefert:

• Grundlegendes Analogpanel: Volt-, Ampere- und Frequenzmesser mit manuellem Start. Geeignet für einfache Backup-Anwendungen mit Bedienereingriff.
• Digitaler Controller (DSE, ComAp oder Deepsea): Überwacht Motorparameter (Öldruck, Kühlmitteltemperatur, Batteriespannung), protokolliert Alarme und unterstützt den automatischen Start bei Netzausfall (AMF). Die DSE7320 and ComAp InteliGen sind weit verbreitete Industriestandards.
• Parallelsteuerung: Erforderlich für die Lastverteilung zwischen mehreren Aggregaten. Wird in größeren Installationen verwendet, in denen zwei oder mehr Sätze gleichzeitig laufen, um die angeschlossene Last zu teilen.

Erläuterung der Nennleistungen von Open-Frame-Dieselgeneratorsätzen

Generatornennwerte werden häufig missverstanden. Jedes Open-Frame-Dieselaggregat verfügt über mehrere Nennleistungen, die in unterschiedlichen Betriebsszenarien gelten – es ist irreführend, nur die Spitzen- oder Standby-Leistung ohne Kontext anzugeben.

Ein häufiger Fehler besteht darin, ein Gerät zu kaufen, dessen Größe nur auf die Standby-Nennleistung für den Hauptstrombedarf ausgelegt ist. Bei Geräten mit Standby-Nennung, die kontinuierlich mit Hauptlast betrieben werden, kommt es zu einem beschleunigten Verschleiß und kürzeren Motorüberholungsintervallen. Geben Sie bei Anwendungen, bei denen das Aggregat die primäre Stromquelle ist, immer die Primärleistung (PRP) an.

Typischer Leistungsbereich und was jede Stufe abdeckt

Dieselgeneratorsätze mit offenem Rahmen werden in einem außergewöhnlich breiten Leistungsbereich hergestellt – von kompakten Einzylinderaggregaten bis hin zu großen Mehrzylinder-Industrieaggregaten:

Hauptanwendungen für Dieselgeneratorsätze mit offenem Rahmen

Baustellen

Der Bausektor ist der größte Einzelmarkt für Open-Frame-Dieselaggregate. Baustellen benötigen vorübergehend Strom für Werkzeuge, Beleuchtung, Betonmischer, Schweißgeräte und Baustellenbüros – Lasten, die sich im Laufe der Arbeit ständig ändern. Offene Rahmensets werden deshalb bevorzugt Leicht auf Pritschen zu transportieren, mit Gabelstapler fahrbar und von Mechanikern vor Ort zu warten ohne spezielle Gehäusewerkzeuge. Es läuft ein typisches mittelgroßes Bauprojekt (Gewerbegebäude, Straßenabschnitt). 100–400 kW offene Rahmensets als primäre Stromquelle am Standort.

Landwirtschaftliche und ländliche Betriebe

Bewässerungspumpstationen, Getreidetrocknungssysteme, Kühllager sowie Geflügel- oder Viehzuchtbetriebe in Gebieten mit unzuverlässiger Netzstromversorgung sind stark auf Dieselaggregate mit offenem Rahmen angewiesen. Ihre Toleranz gegenüber staubigen Umgebungen mit hohen Temperaturen und die Verfügbarkeit von Dieselkraftstoff in ländlichen Gebieten machen sie zum praktischen Standard. A 30–60 kW offenes Rahmenset ist eine übliche Größe für eine mittelgroße Bewässerungspumpstation.

Industrie- und Produktionsanlagen

Fabriken, Verarbeitungsbetriebe und Lagerhäuser installieren offene Rahmensätze in Generatorräumen als Notstromversorgung für kritische Prozesse – Fördersysteme, Kühlkompressoren, Prozessleitsysteme und Beleuchtung. Der Generatorraum bietet den Schutz, den ein Open-Frame-Set benötigt, und hält gleichzeitig die Kosten für Schall- und Wetterschutz von den Kapitalkosten des Aggregats getrennt.

Telekommunikationsinfrastruktur

Mobilfunkbasisstationen und Mikrowellen-Repeater-Standorte an abgelegenen Standorten nutzen neben Solar- und Batteriesystemen häufig kleine Dieselaggregate mit offenem Rahmen (10–30 kW) als Primär- oder Notstromversorgung. Aufgrund ihrer kompakten Stellfläche und einfachen Wartung sind sie mit Remote-Site-Management-Protokollen kompatibel.

Ereignisse und vorübergehende Macht

Filmproduktionen, Outdoor-Festivals, Nothilfeeinsätze und Militäreinsätze nutzen Open-Frame-Sets wegen der niedrigen Kosten pro Kilowattstunde und der einfachen Logistik. Sets können in schalldämmenden Gehäusen aufgestellt oder in einiger Entfernung von Veranstaltungsbereichen aufgestellt werden, um den Lärm zu kontrollieren.

So wählen Sie den richtigen Open-Frame-Dieselgeneratorsatz aus

Der Kauf der falschen Größe oder Spezifikation ist kostspielig – ein übergroßer Satz verschwendet Kapital und läuft bei geringer Last ineffizient, während ein zu kleiner Satz überlastet ist und vorzeitig ausfällt. Gehen Sie diese Auswahlschritte der Reihe nach durch:

1. Berechnen Sie Ihre gesamte Anschlussleistung: Listen Sie jede elektrische Last (kW) auf, die gleichzeitig betrieben werden darf. Wenden Sie einen Bedarfsfaktor an – nicht alle Lasten laufen gleichzeitig mit voller Nennleistung. Typischerweise erfolgt eine realistische Anschlussleistungsberechnung 60–80 % der Summe aller Nennwerte .
2. Identifizieren Sie die Anlauflasten des Motors: Elektromotoren verbrauchen beim Start das 5- bis 7-fache ihres Betriebsstroms. Wenn Ihr größter Motor eine Leistung von 15 kW hat, kann es sein, dass er Bedarf hat 75–105 kW Startleistung kurzzeitig vom Stromaggregat getrennt. Das Aggregat muss dies ohne übermäßigen Spannungsabfall bewältigen (<15 % ist die Standardanforderung).
3. Wählen Sie die richtige Nennleistung: Wenn das Aggregat die primäre Stromquelle ist (keine Netzverbindung), geben Sie bitte an Primärleistung (PRP) . Wenn es sich um eine Notstromversorgung zur Netzversorgung handelt, ist Standby (ESP) geeignet.
4. Legen Sie eine Kapazitätsspanne von 20–25 % fest: Bemessen Sie das Set so, dass es Ihrer erwarteten Last entspricht 70–80 % der Nennleistung . Der Betrieb eines Dieselaggregats mit einer Last von weniger als 30 % führt zu Nassstapelung (Ansammlung von unverbranntem Kraftstoff im Abgas), Kohlenstoffablagerungen und beschleunigtem Motorverschleiß.
5. Überprüfen Sie die Höhen- und Temperaturreduzierung: Dieselmotoren verlieren etwa 3–4 % der Nennleistung pro 300 m Höhenunterschied über dem Meeresspiegel und 1 % pro 5 °C über 25 °C Umgebungstemperatur. Ein Gerät mit einer Nennleistung von 200 kW auf Meereshöhe und 25 °C liefert möglicherweise nur eine Leistung 170 kW auf 1.500 m Höhe und 40 °C Umgebungstemperatur .
6. Geben Sie die Marken von Motor und Lichtmaschine an: Geben Sie für geschäftskritische Anwendungen benannte Marken (Cummins, Perkins, Stamford) an, anstatt „äquivalente“ Substitutionen zu akzeptieren.

Installationsanforderungen für Open-Frame-Generatorsätze

Die korrekte Installation ist ebenso wichtig wie die korrekte Spezifikation. Die häufigsten Installationsfehler betreffen die Belüftung, die Abgasführung und die Gestaltung des Kraftstoffsystems.

Belüftung und Luftstrom

Ein open frame diesel set requires a minimum airflow of approximately 0,1–0,15 m³/sec pro 10 kW Leistung zur Motorkühlung. Generatorräume müssen mit Einlass- und Auslassöffnungen ausgestattet sein, die auf diese Durchflussrate ausgelegt sind. Heiße Abluft muss nach außen geleitet werden – die Rückführung heißer Luft zurück zum Motoreinlass führt zu einer thermischen Leistungsminderung und kann zu Abschaltungen bei hoher Temperatur führen.

Abgasanlage

Die Abgasleitungen müssen ausreichend dimensioniert sein (Gegendruck liegt normalerweise unter dem vom Motorhersteller angegebenen Grenzwert). <10 kPa ), zur Entladung außerhalb des Gebäudes geführt und in einer Regenkappe oder Wetterschutzhaube abgeschlossen. Flexible Balgabschnitte am Abgasanschluss des Motors verhindern die Übertragung von Vibrationen auf das starre Abgasrohr.

Kraftstoffsystem

Offene Rahmensets werden mit einem kleinen, auf dem Sockel montierten Tagestank (50–250 Liter) geliefert. Für eine längere Laufzeit ist ein externer Kraftstoffgroßtank mit Kraftstofftransferpumpe, Tagestanküberlaufrücklauf und Kraftstoffstandalarm erforderlich. Die Kraftstoffleitungen müssen so dimensioniert sein, dass sie den gesamten Motorbedarf plus a decken 15–20 % Durchflussmarge um Kraftstoffmangel bei Volllast zu vermeiden.

Erdung und elektrischer Anschluss

Der Generatorrahmen muss mit dem Erdungsnetz des Standorts verbunden sein. Der Ausgang muss über einen automatischen Umschalter (ATS) oder einen manuellen Umschalter angeschlossen werden, der den gleichzeitigen Anschluss des Aggregats und der Netzversorgung verhindert – ein Zustand, der als Inselbildung bezeichnet wird und eine ernsthafte Gefahr für die Mitarbeiter der Versorgungsbetriebe darstellt.

Routinewartungsplan für Open-Frame-Dieselaggregate

Offene Rahmensets sind einfacher zu warten als überdachte Geräte, da alle Wartungspunkte ohne Demontage zugänglich sind. Die Einhaltung der Wartungsintervalle des Herstellers ist der wichtigste Faktor für die Erreichung der Nennlebensdauer einer Motorüberholung 20.000–40.000 Stunden für Premium-Motoren.

Offene Dieselgeneratoren im Vergleich zu überdachten (geräuschlosen) Dieselgeneratoren

Die Entscheidung zwischen offenen Rahmen- und überdachten Konfigurationen hängt von vier praktischen Faktoren ab: Geräuschtoleranz, Installationsumgebung, Budget und Wartungsressourcen.

• Wählen Sie offenen Rahmen wenn: das Gerät in einem speziellen Generatorraum oder einem überdachten Gehäuse installiert wird; Lärmschutz ist nicht erforderlich; das Kapitalbudget ist begrenzt; oder es ist mit häufigen Wartungsarbeiten zu rechnen und die Zugriffsgeschwindigkeit ist wichtig.
• Wählen Sie „überdacht“ (geräuschlos) wenn: das Gerät im Freien ohne Gebäudeumhüllung betrieben werden muss; Es gelten Lärmvorschriften (Wohngebiete, Krankenhäuser, Büros); oder für den Einsatz im Freien ist eine Witterungsbeständigkeit erforderlich.

Für große Industrieanlagen, bei denen ein Generatorraum zur Standardinfrastruktur gehört, Offene Rahmensets bieten durchweg ein besseres Preis-Leistungs-Verhältnis — Der Schall- und Wetterschutz ist in das Gebäude und nicht in jede einzelne Stromaggregateinheit eingebaut, und die offene Rahmenkonfiguration ermöglicht eine einfachere Skalierung, wenn zusätzliche Sätze parallel geschaltet werden müssen.
